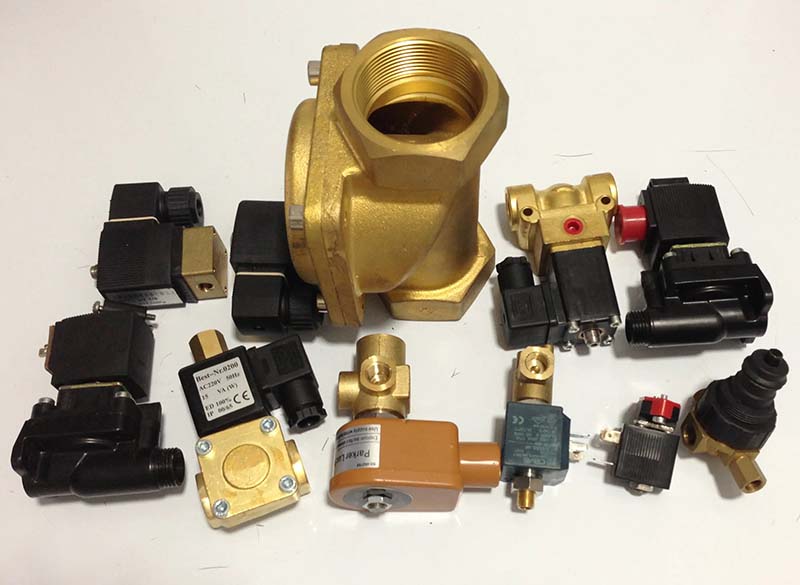

电磁阀的工作原理、选型及安装注意事项

一、电磁阀的工作原理:

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，

通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，

活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

二、电磁阀的选型步骤：

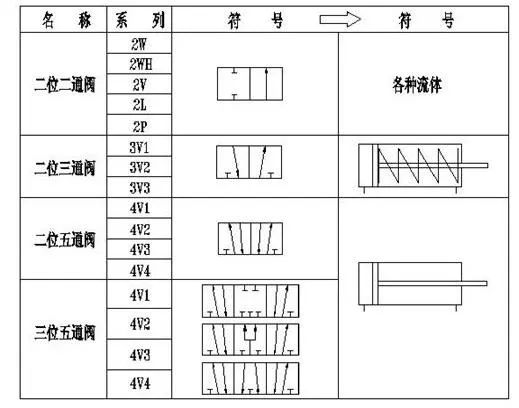

①选定电磁阀系列：根据所需流量及驱动形式，选定电磁阀系列二位三通、二位五通。

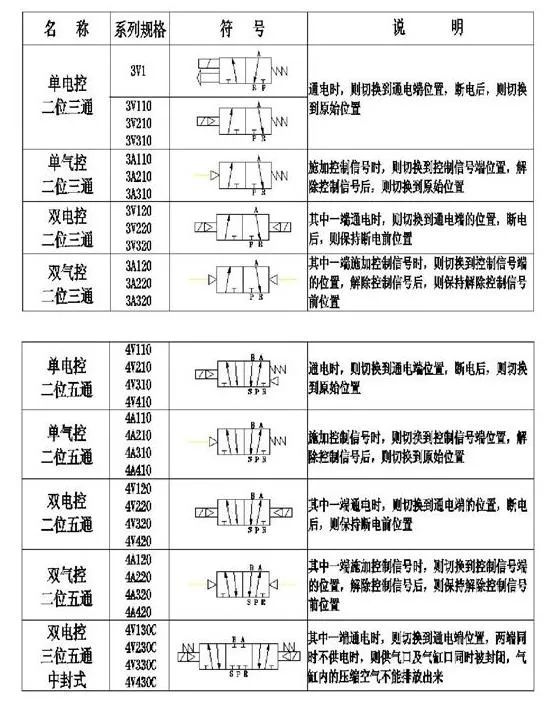

②选定机能：根据不同的控制方式选择电控、气控、人力或机械控制单控、双控、三位置。

③选定电气规格：选择使用电流及电压，选择接线形式（出线式、端子式）。

④选定配管口径：每个电磁阀都有它指定的配管口径，有些会有一个以上的口径尺寸可供选择。

（1）方向控制阀系列的选择

应根据所配套的不同执行元件选择不同功能系列的阀。

（2）控制方式的选择

 应根椐工作要求及气缸的动作方式选择合适的换向阀控制方式。换向阀控制方式的选

（3）电磁阀的流通能力

选择阀的流通能力应满足系统工作要求，即应根据气动系统对元件的瞬时最大流量的要求来计算阀的通径。

对于直接控制气动执行元件的主阀，必须根椐执行元件的流量来选择阀的通径，且选用阀的流量应大于所需要的流量。

三、电磁阀安装注意事项;

1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装；

2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作；

3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用；

4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器；

5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
